Bitte um Vorsicht, die Tasten sind empfindlich! Es gibt bisher keine Taste, die durch heftiges Drücken besser funktioniert hat als vorher.

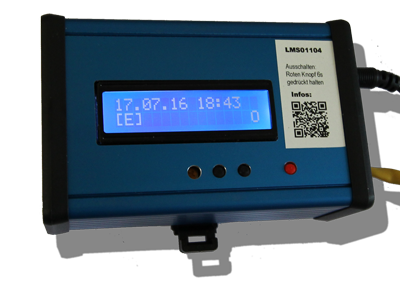

• (Aussparung links) der Kontrast ist eingestellt und muss nicht verändert werden.
• Schwarze micro Taste links - zZt nicht belegt
• Schwarze micro Taste rechts - Info Umschalter siehe unten
• Rote micro Taste - zum Herunterfahren

• Start Information - beim Hochfahren
• IP-Adresse SPS und LMS (rechte schwarze Taste 1s drücken)
• Aktuelle CPU Temp. (nach Loslassen der rechten schwarzen Taste)
• Status unten rechts: O(perational),P(ause),S(ending)
• Datenempfang unten links: hochlaufender einstelliger hex Zähler (0-F) z.B. [6] ca. 1x pro Sekunde

• Versorgung: 5V typisch 3,4W
• 1m Kabelpeitsche 10/100 MBit Ethernet IPV4

Das µLMS im Schaltschrank nahe der SPS auf einer entsprechenden Hutschiene montieren. Das Ethernetkabel hat einen Knickradius von 5cm und darf mechanisch nicht belastet werden. An der rechten Seite des µLMS ist genügend Platz für den Stecker des Netzteiles vor zu sehen. Die Ethernet Verbindung in einen freien Platz des SPS-Switches stecken (10/100MBit). Das mitgelieferte Netzteil 5V 2A Standard Rundstecker innen+ außen GND, im Schaltschrank mit 230V~ versorgen.

Das µLMS startet automatisch, sobald es mit Strom versorgt wird. Es ist sicher zu stellen, dass nach der Inbetriebnahme die Stromversorgung konstant weiter läuft und nicht getrennt wird! Das µLMS darf nur nach korrektem Herunterfahren vom Strom getrennt werden, um Datenverluste zu vermeiden. Zum Herunterfahren ist der rote Service Button für ca. 6s gedrückt zu halten - die Anzeige schaltet auf "system shut down" um und zählt von 5 bs 0 rückwärts und zeigt dann "please wait 10s - then disconnect". Das bedeutet, dass es noch ca. 10s dauert - bevor das System vollständig herunter gefahren ist. Erst dann darf es von der Stromversorgung getrennt werden.

Die Verbindung zur Lambion SPS entspricht dem Lambion-Visu-Standard. Die IP Adressen sind hierbei vorher durch SEAM GmbH zu konfigurieren. Sobald das µLMS in Betrieb genommen wird, beginnt es automatisch die Daten der SPS zu speichern. Empfängt das µLMS Daten von der SPS, so erscheint am Anfang der zweiten Display-Zeile ein hochlaufender Zähler.

Das µLMS hat keine Echtzeit-Uhr und verliert beim Abschalten die exakte Uhrzeit. Auch deswegen ist eine Stromunterbrechung zu vermeiden. Die Zeitzone ist auf CEST vorkonfiguriert und synchronisiert nach einem ersten Datenempfang die eigene Uhr mit der kodierten Zeit aus dem SPS Datenbausteinen. Daher ist auf die exakt Einstellung der Uhr an der SPS zu achten. Die SPS sendet keine Jahres-Information, beim Jahres Übergang ist dies zu prüfen und ggf ein zu greifen. Die Position der Uhr-Stamps in den Daten der SPS entspricht dem Lambion-Standard

Ein im SPS-Netz angeschlossener Rechner kann in gewohnter Weise über die <IP> des µLMS im Browser auf die Funktionen der Visu zugreifen.

Wenn keine Fernwartung durch den Kunden gewünscht wird, ist bei defekten oder notwendigen Anpassungen ist das µLMS wie oben angegeben herunter zu fahren und an SEAM GmbH zu senden.

Das µLMS ist ein Prototyp und mit diesem ist entsprechend vorsichtig um zu gehen. Sollte die CPU Temperatur über 60°C ansteigen so ist das Gehäuse entsprechend zu belüften/kühlen. Steigt die CPU Temperatur dauerhaft über 70°C so ist das µLMS außer Betrieb zu nehmen. Das System ist vorerst für einen Betrieb von 6 Monaten ausgelegt und sollte dann zur Wartung an die SEAM GmbH gesendet werden.
